Invoering
Deze handleiding bevat gedetailleerde instructies voor de installatie, bediening en het onderhoud van uw Phenyx Pro PWB-4200 UHF draadloze bodypackzender. Lees deze handleiding zorgvuldig door voordat u het apparaat gebruikt om een goede werking en een lange levensduur te garanderen.

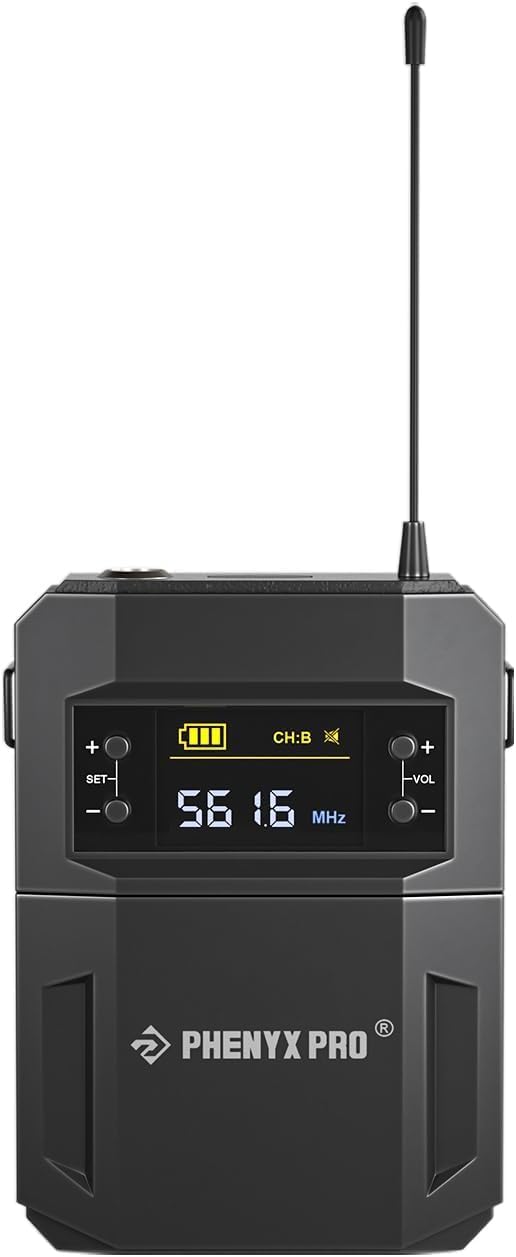

Figuur 1: Voorkant view Afbeelding van de Phenyx Pro PWB-4200 UHF draadloze bodypackzender, met het display en de bedieningsknoppen.
De PWB-4200 is een duurzame UHF draadloze bodypack-zender die is ontworpen voor betrouwbare prestaties. Hij beschikt over een 3-pins mini-XLR-aansluiting voor compatibiliteit met diverse dasspeld- en headsetmicrofoons, biedt 30 selecteerbare frequenties binnen de 500 MHz-band en een bereik tot 200 meter (zichtlijn) in open ruimtes. Hij is compatibel met de draadloze microfoonsystemen Phenyx Pro PTU-52, PTU-5200 en PTU-4200.
Installatie-instructies
1. Batterij installatie
De PWB-4200 werkt op batterijen (batterijen niet meegeleverd). Installatie-instructies:
- Zoek het batterijcompartiment op de bodypack-zender.
- Open de klep van het compartiment.
- Plaats de benodigde batterijen en let daarbij op de juiste polariteit (+/-).
- Sluit het batterijklepje goed.
2. Een microfoon aansluiten
De bodypack-zender is voorzien van een 3-pins mini-XLR-aansluiting voor het aansluiten van compatibele microfoons.
- Zoek de 3-pins mini-XLR-connector op uw dasspeldmicrofoon of headsetmicrofoon.
- Lijn de connector uit met de mini-XLR-aansluiting bovenop de bodypack-zender.
- Duw de connector voorzichtig in de aansluiting totdat u een klik hoort. Dit zorgt voor een goede verbinding.
3. Eerste inschakeling en bedieningview
Figuur 2: Diagram dat de bedieningselementen van de PWB-4200 bodypack-zender illustreert, inclusief de AAN/DEMPEN/UIT-knop, volumeregeling en frequentieselectieknoppen.
Om het apparaat in te schakelen, houdt u de aan/uit-knop (vaak aangeduid met AAN/DEMPEN/UIT) 2 seconden ingedrukt. Het display licht op en toont de batterijstatus, het kanaal en de frequentie. Maak uzelf vertrouwd met de knoppen voor volumeregeling en frequentieselectie, zoals aangegeven in afbeelding 2.
Gebruiksaanwijzing
1. Aan/uit- en dempfunctie
- Inschakelen: Houd de STROOM Houd de knop ongeveer 2 seconden ingedrukt.
- Uitschakelen: Houd de STROOM Houd de knop ongeveer 2 seconden ingedrukt totdat het scherm uitgaat.
- Stom: Druk kort op de STROOM Druk tijdens gebruik op de knop om de microfoon te dempen of het dempen op te heffen. Op het display wordt de dempingsstatus weergegeven.
2. Volume-aanpassing
Gebruik de VOL+ En VOL- Knoppen om het uitgangsvolume van de bodypack-zender aan te passen. Stel het volume in op een geschikt niveau om vervorming te voorkomen en een heldere geluidsoverdracht te garanderen.
3. Frequentieselectie en kanaalschakeling
De PWB-4200 biedt 30 selecteerbare frequenties. Om van kanaal te wisselen en te synchroniseren met uw ontvanger:
Figuur 3: Visuele handleiding met een gedetailleerde uitleg van de vijf stappen om het bedieningskanaal op de bodypack-zender te schakelen en te vergrendelen.
- Stap 1: Druk op de STROOM Houd de knop 2 seconden ingedrukt om de zender in te schakelen.
- Stap 2: Druk op de SET Houd de knop 3 seconden ingedrukt om de kanaalschakelmodus te activeren. Blijf de knop ingedrukt houden. SET Om door de beschikbare kanalen te bladeren (bijvoorbeeld van kanaal A naar kanaal B).
- Stap 3: Controleer het scherm om te bevestigen dat het gewenste kanaal (bijv. kanaal B) is geselecteerd.
- Stap 4: Om uw instelling te vergrendelen, schakelt u de zender uit door de knop ingedrukt te houden. STROOM knop. Houd vervolgens tegelijkertijd de knop ingedrukt. SET En STROOM knoppen 3 seconden lang tegelijk ingedrukt.
- Stap 5: Tik op de SET Druk kort op de knop om de synchronisatie met uw ontvanger te bevestigen.
Zorg ervoor dat uw Phenyx Pro-ontvanger ook op dezelfde frequentie/kanaal is ingesteld voor een goede draadloze communicatie.
Onderhoud
- Schoonmaak: Gebruik een zachte, droge doek om de buitenkant van de bodypack-zender schoon te maken. Vermijd het gebruik van agressieve chemicaliën of schurende materialen.
- batterij zorg: Verwijder de batterijen als u het apparaat gedurende langere tijd niet gebruikt om lekkage te voorkomen. Vervang de batterijen onmiddellijk wanneer de batterij-indicator op het display verschijnt.
- Opslag: Bewaar de bodypack op een koele, droge plaats, uit de buurt van direct zonlicht en extreme temperaturen.
- Behandeling: Laat het apparaat niet vallen en stel het niet bloot aan harde stoten, aangezien dit interne componenten kan beschadigen.
Probleemoplossing
| Probleem | Mogelijke oorzaak | Oplossing |
|---|---|---|
| Geen geluid uit microfoon |
|
|
| Storingen of slechte geluidskwaliteit |
|
|
| De zender gaat niet aan. |
|
|
Specificaties
| Model | PWB-4200 |
| Merk | Phenyx-producten |
| Verenigbaarheid | Phenyx Pro PTU-52, PTU-5200, PTU-4200 draadloze microfoonsystemen |
| Aansluitingstype | 3-pins mini XLR-aansluiting |
| Frequentieband | UHF (500MHz-band) |
| Selecteerbare frequenties | 30 |
| Werkingsbereik | Tot 200 voet zichtlijn (open ruimte) |
| Artikelgewicht | 4.4 pond |
| Pakket afmetingen | 7.4 x 2.95 x 1.46 inch |
| Fabrikant | Phenyx Technology, LLC |
| UPC | 810164760548 |
Garantie en ondersteuning
Voor gedetailleerde garantie-informatie en technische ondersteuning kunt u terecht op de officiële Phenyx Pro-website. webNeem contact op met Phenyx Technology, LLC via de website of rechtstreeks. Contactgegevens vindt u meestal op de productverpakking of op de officiële ondersteuningspagina's van de fabrikant.
Fabrikant: Phenyx Technology, LLC
Merk: Phenyx-producten
Webwebsite: Bezoek de Phenyx Pro-winkel op Amazon. (voor algemene productinformatie)
