Gebruiksaanwijzing LUTEC 6222B LED-schijnwerper met dubbele kop

1. Product voorbijview

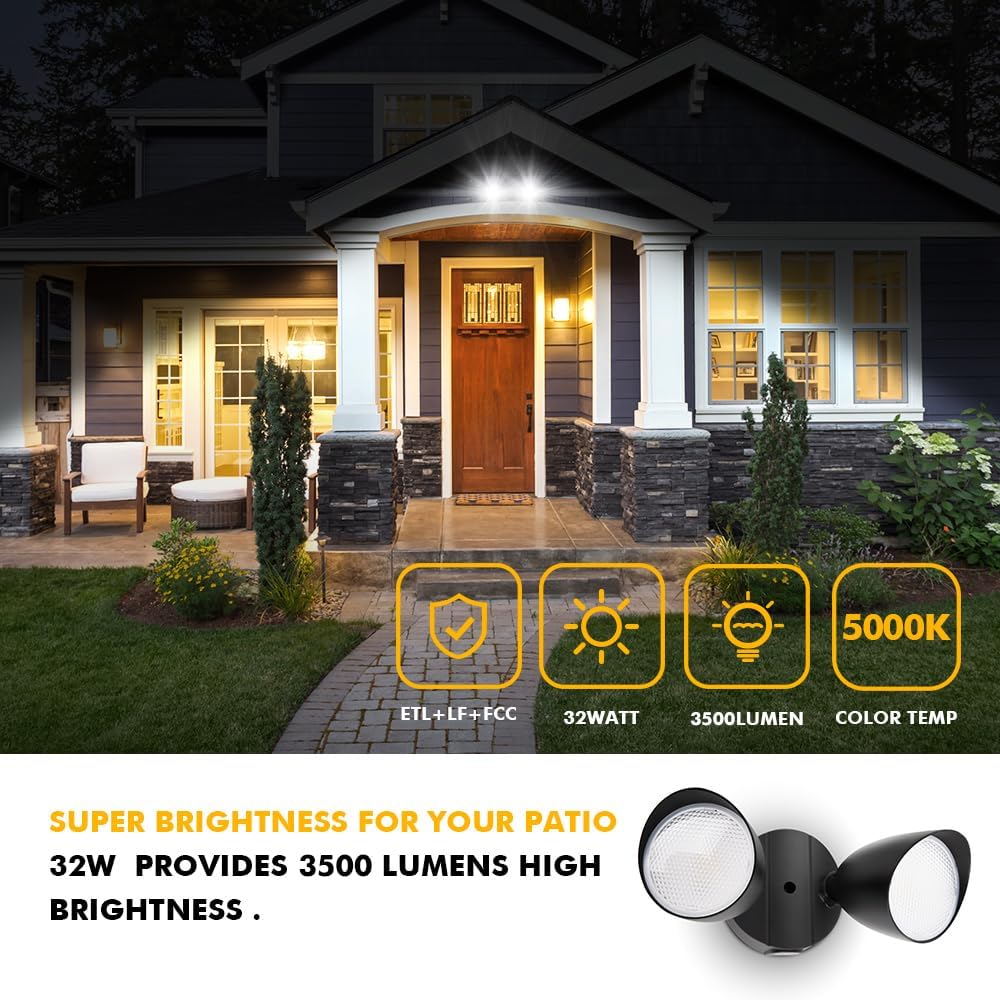

The LUTEC 6222B Dual-Head LED Floodlight is designed for outdoor use, providing bright and adjustable illumination for various areas such as patios, gardens, and yards. This fixture features a durable full metal design and is waterproof for reliable exterior security lighting.

Afbeelding: Voorzijde view of the LUTEC 6222B Dual-Head LED Floodlight.

2. Veiligheidsinformatie

Lees en begrijp alle instructies voordat u met de installatie begint. Het niet opvolgen van deze instructies kan leiden tot een elektrische schok, brand of andere gevaren die materiële schade of persoonlijk letsel kunnen veroorzaken.

• WAARSCHUWING: Risico op elektrische schokken. Schakel de stroom naar de zekering of stroomonderbreker uit voordat u deze installeert of onderhoudt.
• Zorg ervoor dat alle elektrische aansluitingen worden gemaakt in overeenstemming met de plaatselijke voorschriften, verordeningen en de National Electric Code (NEC).
• Raadpleeg een gekwalificeerde elektricien als u twijfelt over het installatieproces.
• Niet in de buurt van brandbare materialen installeren.

3. Inhoud van het pakket

• LUTEC 6222B Dual-Head LED Floodlight (1)
• Montagemateriaal (schroeven, draadklemmen, montagebeugel)
• Gebruiksaanwijzing (dit document)

4. Installatie en installatie

Follow these steps for proper installation of your floodlight. It is recommended to have basic electrical knowledge or consult a professional.

1. Schakel de stroom uit: Before starting, ensure the power to the installation area is turned off at the circuit breaker or fuse box.
2. Montageoppervlak voorbereiden: The floodlight is designed for wall-mount installation. Ensure the mounting surface is stable and can support the fixture.
3. Montagebeugel installeren: Attach the provided mounting bracket to the junction box. The bracket typically aligns with existing screw holes on standard junction boxes.


Image: Illustration of the mounting bracket and junction box dimensions (2.28"-3.66" range between screws).

4. Maak elektrische aansluitingen: Connect the floodlight's wires to your household wiring.
   • Sluit de zwart draad van het armatuur naar de zwart (stroomvoerende) draad vanuit de aansluitdoos.
   • Sluit de wit draad van het armatuur naar de wit (neutrale) draad vanuit de aansluitdoos.
   • Sluit de groente or bare copper (ground) wire from the fixture to the grond draad vanuit de aansluitdoos.
   • Secure connections with wire nuts.
5. Bevestig het armatuur: Carefully align the floodlight fixture with the mounting bracket and secure it with the provided screws. Ensure a tight seal to prevent water intrusion.


Image: A person securing the floodlight fixture to the wall with a screwdriver.

6. Seal the Box: Use the provided silicone button or gasket to seal any screw holes or gaps around the mounting plate to ensure weather resistance.
7. Herstel de stroom: Zodra de installatie voltooid en veilig is, schakelt u de stroom weer in bij de stroomonderbreker.

Voor een visuele handleiding voor de installatie kunt u de officiële productvideo hieronder bekijken:

5. Gebruiksaanwijzing

The LUTEC 6222B floodlight is designed for straightforward operation.

• Aan/uit: The floodlight is controlled by a standard wall switch (not included). Flip the switch to turn the light on or off.


Image: Depiction of a wall switch controlling the floodlight, indicating hardwired operation without motion sensor or dusk-to-dawn features.

• Lampkoppen afstellen: The dual light heads are 360° adjustable, allowing you to direct illumination precisely where needed.
  1. Loosen the adjustment knob on each light head.
  2. Pivot the light head to the desired angle.
  3. Tighten the adjustment knob to secure the head in place.


Image: The floodlight heads demonstrating their adjustable range, allowing for customized light direction.

6. Onderhoud

Regular maintenance ensures optimal performance and longevity of your LUTEC floodlight.

• Schoonmaak: Maak het armatuur regelmatig schoon met een zachte, damp Gebruik een doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen, aangezien deze de afwerking of elektrische componenten kunnen beschadigen.
• Waterdicht ontwerp: The fixture is rated IP65 waterproof, making it suitable for wet outdoor locations. Ensure all seals and connections remain intact to maintain its waterproof integrity.


Image: The floodlight operating in rainy conditions, highlighting its IP65 waterproof rating.

• LED-levensduur: The integrated LED lights are designed for long-term use and are not user-replaceable. If the LEDs fail, the entire fixture typically needs replacement.
• Materiële duurzaamheid: Constructed from aluminum and polycarbonate (PC), the floodlight is built for durability and resistance to outdoor elements.


Image: Diagram illustrating the solid aluminum and PC material construction of the LUTEC floodlight, emphasizing durability.

7. Probleemoplossing

If you encounter issues with your floodlight, refer to the following common troubleshooting steps:

• Licht gaat niet aan:
  • Controleer de stroomonderbreker om er zeker van te zijn dat het armatuur van stroom wordt voorzien.
  • Controleer of alle elektrische aansluitingen goed vastzitten en correct zijn aangesloten.
  • Zorg ervoor dat de wandschakelaar in de stand "AAN" staat.
• Het licht is zwak of flikkert:
  • Confirm stable power supply.
  • Controleer of de bedrading los zit.
  • If the issue persists, the LED driver or fixture may require replacement.
• Water in het armatuur:
  • Schakel onmiddellijk de stroom uit.
  • Inspect all seals and mounting points for proper installation and damage. Re-seal or replace if necessary.

Voor problemen die hier niet worden behandeld, kunt u contact opnemen met de klantenservice.

8. Specificaties

Image: Detailed product dimensions of the LUTEC 6222B floodlight.

9. Garantie en ondersteuning

LUTEC staat achter de kwaliteit van haar producten.

• Garantie: This product comes with a 5-year warranty, ensuring coverage against manufacturing defects.
• Klantenservice: For any questions, technical assistance, or warranty claims, please contact LUTEC customer service. We provide 7*24h after-sales service.
• Contactgegevens: Raadpleeg de productverpakking of de officiële LUTEC website voor de meest actuele contactgegevens.
