PowerSmart PSM2322SR 22-Inch Self-Propelled Gas Lawn Mower Instruction Manual

Invoering

This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your PowerSmart PSM2322SR 22-inch self-propelled gas lawn mower. Please read this manual thoroughly before assembly, operation, or maintenance to ensure proper use and to prevent injury or damage.

Veiligheidsinformatie

Geef altijd prioriteit aan veiligheid bij het bedienen van elektrische apparatuur. Het niet opvolgen van de veiligheidsinstructies kan leiden tot ernstig letsel of materiële schade.

• Lees alle instructies zorgvuldig door en zorg dat u ze begrijpt voordat u de grasmaaier gaat gebruiken.
• Draag geschikte persoonlijke beschermingsmiddelen (PBM), zoals oogbescherming, gehoorbescherming en stevig schoeisel.
• Houd handen en voeten uit de buurt van draaiende onderdelen.
• Ensure the area is clear of debris, children, and pets before starting the mower.
• Gebruik de grasmaaier nooit op nat gras of bij slechte weersomstandigheden.
• Zet de motor af en koppel de bougiekabel los voordat u onderhoud uitvoert of verstoppingen verhelpt.
• Bewaar brandstof in een goedgekeurde container op een goed geventileerde plaats, uit de buurt van ontstekingsbronnen.
• Tank geen hete motor bij.

Producteigenschappen

The PowerSmart PSM2322SR lawn mower is designed for efficient lawn care with several key features:

• 200CC OHV Gas Engine: A powerful 4-stroke, single-cylinder engine for tough grass.
• 22-Inch Steel Mowing Deck: Durable deck providing a wide cutting path.
• Self-Propelled Rear-Wheel Drive: Assists in navigating varied terrain and inclines.
• 3-in-1 functionaliteit: Offers mulching, side discharge, and rear bagging options.
• Hoogteverstelling in 5 standen: Easily adjust cutting height from 1.2 to 3.5 inches.
• Foldable Handle Design: Allows for quick folding without tools for compact storage.

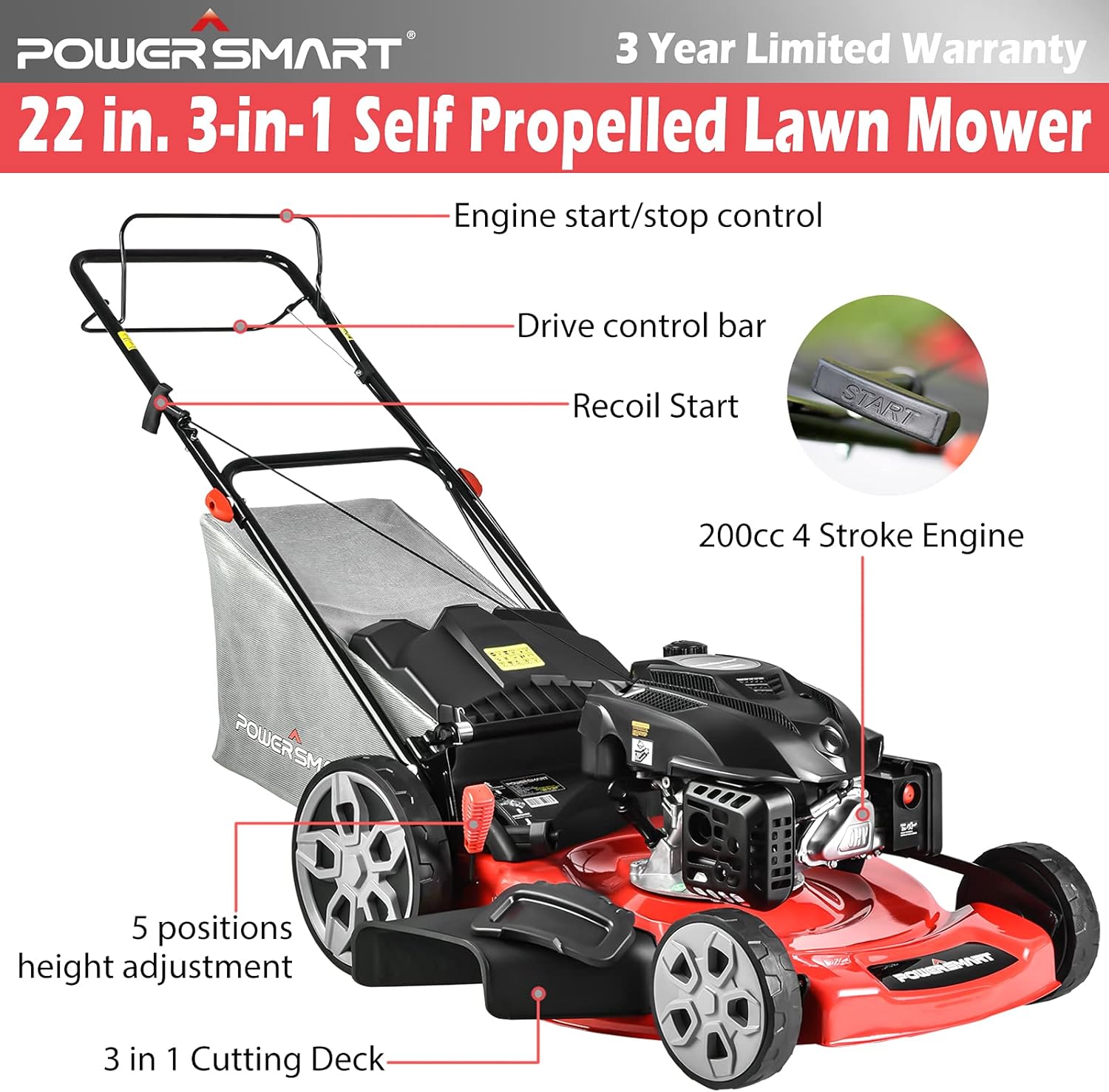

Afbeelding: Overview of the PowerSmart PSM2322SR lawn mower with key components labeled, including the engine start/stop control, drive control bar, recoil start, 200cc 4-stroke engine, 5-position height adjustment, and 3-in-1 cutting deck.

Image: Visual representation of the 3-in-1 cutting deck features: rear bagging, mulching, and side discharge, demonstrating the mower's versatility.

Opstelling en montage

The lawn mower requires minimal assembly. Follow these steps:

1. Uitpakken: Haal alle onderdelen voorzichtig uit de verpakking.
2. Handvat Montage: Attach the upper handle to the lower handle using the provided hardware. The foldable handle design allows for quick setup without tools.
3. Olie bijvullen: Add the appropriate amount and type of engine oil (refer to specifications for details) to the engine crankcase. Do not overfill.
4. Tanken: Fill the fuel tank with fresh, unleaded gasoline. The fuel tank capacity is 0.34 Gallons.
5. Bevestiging voor grasvangzak: If using the rear bagging option, attach the grass collection bag securely to the rear discharge opening.
6. Zij-uitworpgoot: If using side discharge, attach the side discharge chute.
7. Mulchplug: For mulching, ensure the mulching plug is installed and the side discharge chute is removed.

Afbeelding: Zijkant view of the lawn mower, illustrating the attached grass collection bag and the overall profile van de eenheid.

Gebruiksaanwijzing

Volg deze stappen voor een veilige en effectieve bediening van uw grasmaaier.

De motor starten

1. Zorg ervoor dat de brandstoftank gevuld is en dat het oliepeil correct is.
2. Press the primer bulb (if equipped) 3-5 times.
3. Move the throttle lever to the "START" position.
4. Grasp the engine start/stop control bar and hold it against the handle.
5. Trek stevig aan de terugslagstarthendel totdat de motor start.
6. Once started, release the recoil handle and allow the engine to warm up briefly.

Afbeelding: Gedetailleerd view of the 200cc 4-stroke engine, highlighting the recoil start mechanism and other engine components.

Maaihoogte aanpassen

The mower features a 5-position height adjustment system. To adjust:

• Locate the height adjustment lever on the mower deck.
• Pull the lever outwards and move it to the desired cutting height position (1.2 to 3.5 inches).
• Zorg ervoor dat alle wielen op dezelfde hoogte zijn ingesteld voor een gelijkmatige snede.

Image: Close-up of the red height adjustment lever and a mower wheel, showing the mechanism for changing cutting height.

Image: A graphic demonstrating the five adjustable cutting depth settings, ranging from 1.2 inches to 3.5 inches, with visual examples of grass length.

Engaging Self-Propelled Drive

To engage the self-propelled feature, hold the drive control bar against the handle. Release the bar to disengage the drive.

Image: A woman easily pushing the self-propelled lawn mower across a grassy area, demonstrating the reduced effort required.

Maaitechnieken

• Voor het beste resultaat maait u het gras als het droog is.
• Vermijd het maaien van meer dan een derde van de lengte van het gras in één keer.
• Overlap cutting paths slightly to ensure an even cut.
• When mowing on slopes, mow across the face of the slope, not up and down. Exercise extreme caution.

Onderhoud

Regelmatig onderhoud zorgt voor optimale prestaties en verlengt de levensduur van uw grasmaaier. Schakel altijd de motor uit en koppel de bougiekabel los voordat u onderhoudswerkzaamheden uitvoert.

• Motorolie: Controleer het oliepeil voor elk gebruik. Ververs de olie na de eerste 5 bedrijfsuren, daarna elke 25 uur of jaarlijks.
• Luchtfilter: Maak het luchtfilter regelmatig schoon of vervang het, vooral in stoffige omstandigheden.
• Bougie: Controleer en reinig de bougie jaarlijks. Vervang deze indien nodig.
• Onderhoud van het blad: Inspect the cutting blade for sharpness and damage before each use. Sharpen or replace the blade as needed.
• Terrasreiniging: Clean the underside of the mowing deck after each use to prevent grass buildup, which can affect cutting performance.
• Opslag: For long-term storage, drain the fuel tank or use a fuel stabilizer. Clean the mower thoroughly and store in a dry, protected area. The foldable handle allows for tidy storage.

Probleemoplossing

Specificaties

• Merk: PowerSmart
• Modelnummer: PSM2322SR
• Motor: 200CC 4-Stroke OHV Gas Engine
• Energiebron: Benzine-aangedreven
• Snijbreedte: 22 inch
• Maaihoogten: 5 positions, 1.2'' - 3.5''
• Dekmateriaal: Gelegeerd staal
• Werkingsmodus: Self-Propelled (Rear-Wheel Drive)
• Functies: 3-in-1 (Mulching, Side Discharge, Bagging)
• Brandstoftankinhoud: 0.34 gallons
• Olie capaciteit: 16.9 fl.oz.
• Artikelgewicht: 86 pond
• Productafmetingen: 66"D x 25"B x 43"H
• UPC-nummer: 817582013058
• Fabrikant: Amerisun Inc

Garantie en ondersteuning

This PowerSmart lawn mower qualifies for a 3 jaar beperkte garantie. For warranty claims, technical assistance, or replacement parts, please contact PowerSmart customer service.

PowerSmart maintains over 500 certified repair centers across the U.S. and provides full replacement parts through its Illinois headquarters. For any issues, please contact the service team for assistance.
