1. Inleiding
This manual provides essential information for the proper installation, operation, and maintenance of your Hifonics BG-1900.1D Brutus Gamma Monoblock Amplifier. Please read this guide thoroughly before attempting installation or use to ensure optimal performance and safety.
2. Veiligheidsinformatie
- Always disconnect the vehicle's negative battery terminal before any installation or wiring procedures to prevent electrical shorts.
- Zorg voor een goede aarding van de ampversterker naar het chassis van het voertuig.
- Use appropriate gauge power and ground cables as specified in the installation section.
- Installeer de ampPlaats de ventilator op een plaats met voldoende ventilatie om oververhitting te voorkomen.
- Vermijd montage van de amplifier in gebieden die blootgesteld zijn aan vocht of overmatige trillingen.
- Raadpleeg een professionele autoradio-installateur als u twijfels hebt over een onderdeel van het installatieproces.
3. Belangrijkste kenmerken
- Krachtige geluidsuitvoer: Delivers 1,900 watts of power to speakers and subwoofers.
- Mono-bediening: Designed for single-channel output, ideal for subwoofers.
- Variabele elektronische crossover: Allows precise control over audio frequencies.
- Electronic Equalizer Capabilities: Fine-tune your sound for optimal performance.
- Overload and Speaker Short Protection: Illuminated indicators on the amplifier end panel provide status.
- Ultra-Fi MOSFET Output Devices: Ensures powerful sound, efficient cooling, and minimal distortion.
- Classic Hifonics Aluminum Construction: Durable design for heat dissipation.
- Secure Molded Connection Terminals: Easy-to-access, angled ports for power, ground, and speaker connections.
- Nickel-Plated Connectors: Delivers efficient high/low level audio and resists corrosion.
- Dual Coil Pulse Width Modulated Power Supply: Maintains constant voltage through Ultra-Fi output devices.
4. Product voorbijview
Figuur 4.1: Voorzijde view of the Hifonics BG-1900.1D Brutus Gamma Monoblock Amplifier, showcasing its sleek design and Hifonics branding.

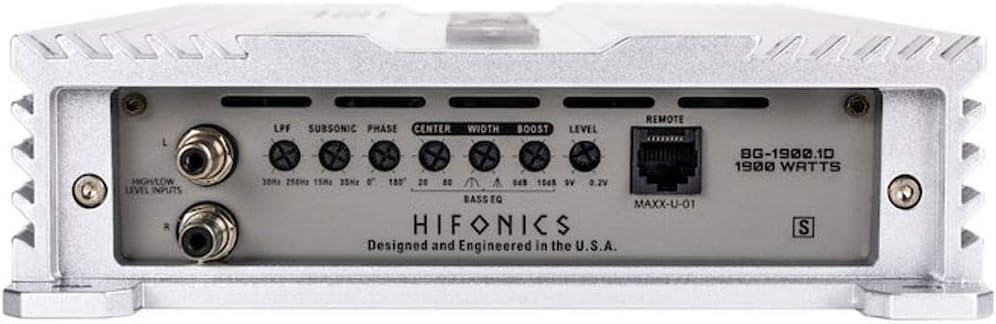

Afbeelding 4.2: Achterpaneel van de amplifier, detailing the RCA inputs, crossover controls, bass EQ, and level adjustments.
Official Product Video: Hifonics Brutus Gamma BG Ampverliezers
Video 4.1: Een officiële overview of the Hifonics Brutus Gamma BG Amplifier series, highlighting key features and design elements.
5. Installatie
Een goede installatie is cruciaal voor de prestaties en levensduur van uw ampversterker. Volg deze stappen zorgvuldig.
5.1 Power Cable Size and Fusing
Refer to the table below for recommended fuse sizes and cable gauges based on your amplifier model. Always use the proper power and ground cable sizes to prevent overheating and ensure stable power delivery.
| Model | Grootte zekering | Kabelgrootte |
|---|---|---|
| BG-1900.1D | 100A | 4ga |
5.2 Installatiestappen
- Disconnect Negative Battery Terminal: Before starting any work, disconnect the negative battery terminal to prevent accidental shorts.
- Kabels uitvoeren: Route power, ground, and RCA cables through the vehicle, keeping them separate to avoid interference.
- Berg Ampverliezer: Monteer de amplifier in a well-ventilated area, away from heat sources and moisture. Ensure it is firmly attached to a solid surface.
- Chassisgrond: Connect the ground cable to a clean, unpainted metal surface on the vehicle's chassis. Use a bolt or screw to ensure a secure connection.
- Negatieve stroomaansluiting: Connect the negative power cable to the ampde GND-aansluiting van de versterker.
- Verbinding op afstand: Sluit de remote turn-on draad van uw autoradio aan op de ampREM-aansluiting van de versterker.
- Positieve stroomaansluiting: Connect the positive power cable to the ampde +12V-aansluiting van de versterker.
- Signaalingangsaansluiting: Sluit de RCA-kabels van de pre-outs van uw autoradio aan op de ampRCA-ingangsaansluitingen van de lifier.
- Luidsprekeraansluitingen: Connect your subwoofer speaker wires to the ampDe luidsprekeruitgangsaansluitingen van de versterker. Zorg voor de juiste polariteit (+ op + en - op -).
6. Instellen en afstellen
After installation, configure the ampVersterkerinstellingen voor optimale audioprestaties.
- Invoermodus: For monoblock amplifiers, ensure the input mode is set correctly for a single channel or bridged input.
- Crossover-modus: Set the crossover switch to LPF (Low Pass Filter) for subwoofer applications. This allows only low frequencies to pass to the subwoofer.
- Low Pass Adjustment (LPF): Adjust the LPF knob to set the upper frequency limit for your subwoofer, typically between 30Hz and 250Hz.
- Subsonische filter: Use the Subsonic filter to remove extremely low, inaudible frequencies that can waste ampVersterkervermogen en schade aan subwoofers.
- Basversterking: Adjust the Bass EQ knob (0dB to 10dB) to enhance low-frequency output. Use sparingly to avoid distortion.
- Niveau-instelling: Adjust the LEVEL knob to match the output voltage of your head unit. Start with the amplifier level at minimum and gradually increase until desired volume is achieved without distortion. This is not a volume control.
7. Gebruiksaanwijzing
Once installed and configured, your Hifonics BG-1900.1D amplifier is ready for use. Turn on your vehicle's ignition and head unit. The amplifier should power on automatically via the remote turn-on connection. Adjust the volume from your head unit. If you experience any issues, refer to the troubleshooting section.
8. Onderhoud
- Schoonmaak: Reinig regelmatig de ampReinig de buitenkant van de filter met een zachte, droge doek. Gebruik geen agressieve chemicaliën of schurende reinigingsmiddelen.
- Ventilatie: Zorg ervoor dat de ampDe koelribben van de koeler zijn vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- Verbindingen: Regularly check all power, ground, and speaker connections to ensure they are secure and free from corrosion.
- Vervanging van zekering: Als de amplifier's fuse blows, replace it only with a fuse of the same type and rating (100A).
9. Probleemoplossing
| Probleem | Mogelijke oorzaak | Oplossing |
|---|---|---|
| Geen stroom | Doorgebrande zekering, losse stroom-/massa-aansluiting, geen inschakelsignaal op afstand. | Check/replace fuse, verify all power/ground/remote connections, check head unit remote output. |
| Geen geluidsuitvoer | Loose RCA cables, incorrect input mode, speaker wires disconnected, amplifier in de beschermingsmodus. | Verify RCA connections, check input mode settings, ensure speaker wires are connected, check protection indicator. |
| Vervormd geluid | Gain set too high, improper crossover settings, damaged speaker. | Reduce gain level, adjust crossover settings, inspect speaker for damage. |
| Ampoververhitting van de lifier | Onvoldoende ventilatie, te lage impedantie, langdurig hoog volume. | Zorg voor voldoende luchtstroom rondom amplifier, verify speaker impedance, reduce volume. |
10. Specificaties
- Fabrikant: Hifonics
- Model: BG-1900.1D
- Uitgangsvermogen (RMS):
- @ 1 ohm: 1 channel x 1,900 watts
- @ 2 ohms: 1 channel x 950 watts
- @ 4 ohms: 1 channel x 475 watts
- Aantal kanalen: 1 (Monoblock)
- Maximaal toevoervolumetage: 12 Volt (DC)
- Montagetype: Oppervlaktemontage
- Artikelgewicht: 9 pond
- UPC-nummer: 806576231219
- Materiaal: Hifonics (Aluminum construction)
11. Garantie en ondersteuning
For warranty information and technical support, please refer to the documentation included with your product or visit the official Hifonics webwebsite. Bewaar uw aankoopbewijs als bewijs van aankoop voor eventuele garantieclaims.
